Diode Passante Et Bloquante

Justifiez votre choix Dans les circuits 1 et 2, les deux diodes sont passantes donc le moteur tourne Dans le circuit 3, la diode de droite est bloquante donc il n’y a pas de courant dans le circuit et le moteur ne tourne pas Dans le circuit 4, la diode d’en bas est donc il n’y a pas de courant dans le circuit et le moteur ne tourne pas.

Diode passante et bloquante. • Pour E = 5 V La diode D2 n’est pas passante VR2 = 0 • Pour E = 5 V La diode D1 n’est pas passante VR2 = 0 Pour tester une diode, il vous faut un "multimètre" avec une position de mesure des diodes Une diode "laisse passer" le courant dans un seul sens Pour faire la mesure, utiliser la position " diode " du multimètre. Si la diode est non passante il n’y a pas de courant dans le circuit Sur un schéma normalisé, la flèche de son symbole indique le sens passant Le fonctionnement des moteurs et des diodes dépend du sens du courant On dit que ce sont. 4 • troisième région D 1 passante et D 2 bloquée En appliquant le théorème de Millman, on obtient S d L d L d S e s R r R r R E V R v v 1 1 0 = Dans le cas où r d=0 v s =(E 1 V d) La figure cidessous présente les tensions d’entrée et de sortie du circuit écrêteur polarisé à deux diodes.

Au delà de la tension de seuil, le courant ne dépend pratiquement que de la résistance totale du circuit, et la tension aux bornes de la diode reste autour de 0,6V 0,7V Le courant inverse est très faible (de l'ordre du nanoampère) Il augmente très fortement au delà d'une certaine tension inverse, appelée tension de claquage. La diode, c'est la zone du coude Zone BC la diode est passante, c'est une zone linéaire Zone OE la diode est polarisée en inverse, c'est la zone de blocage inverse Zone EF l'intensité croit brusquement, c'est la zone de claquage LES DIODES La diode est un composant non linéaire. Débit maximal, les quatre premiers nœuds disposent d’une bande passante suffisante, mais le cinquième nœud n’a d’autre choix que d’attendre la bande passante disponible Le résultat de cet encombrement de la bande passante est une augmentation des temps de transfert, une latence accrue et des délais d’attente accrus.

La diode, c'est la zone du coude Zone BC la diode est passante, c'est une zone linéaire Zone OE la diode est polarisée en inverse, c'est la zone de blocage inverse Zone EF l'intensité croit brusquement, c'est la zone de claquage LES DIODES La diode est un composant non linéaire. Dans le circuit 2 on dit que la DEL est bloquante ou non passante en encore qu’elle est branchée dans le sens non passant ou bloquant On peut reconnaître les sens passant ou bloquant d’une diode ou d’une DEL sur un schéma en comparant la flèche qui représente le sens du courant et le triangle qui appartient au symbole de la diode quand ils pointent dans la même direction la diode est passante. Epreuve de Quadripôles et de Diodes N°3 CORRECTION 1 avr 08 EXERCICE III Régulateur à diode Zener (5 pts) EG X ID R VD fonction de RZ, EG, R et X lorsque la diode Zener est passante On pourra.

Dans le cas où D 1 est passante et D1 est bloquante (cf Lien externe suppriméici/url) les calculs me mènent à un résultat qui contredit une analyse succincte du problème En effet dans ce cas,. Diode, une lampe et un interrupteur Pour chaque schéma, indique si la diode est passante ou si elle est bloquante Complète le schéma Voici le schéma normalisé d'un circuit en boucle simple comportant une pile, un moteur, une diode électro luminescente et un interrupteur fermé Complète le schéma en y ajoutant le sens du courant. Comment déterminer la tension aux bornes d’une diode insérée dans un circuit et le.

(une tension) externe, et rendre ainsi la diode passante (tension positive) ou bloquante (tension négative) L’émission d’un photon d’énergie proche du gap du semiconducteur demande la présence d’un électron dans la bande de conduction et d’un trou dans la bande de valence L’intensité émise pré. Support de cours et exercices d'application en pdf à télécharger gratuitement sur Les diodes description et représentation pour le niveau 3 document de 11 pages Publié le 2057. La diode ou la DEL possède deux bornes qui ne sont pas identiques Suivant son sens de branchement, une diode laisse passer le courant on dit qu'elle est passante Si elle empêche le passage du courant, on dit qu'elle est bloquante.

Lorsque la diode est passante, le courant circule dans le sens indiqué sur le symbole La tension à ses bornes est la tension directe de la diode ( Vf ≅ v) Rôle d'une diode sens passant, sens bloquant et utilisation d'une diode Diode Bloquée en Direct en Indirect en Indirect La diode est en sens Direct si la tension Vd est positive. Une diode ne laisse passer le courant que dans un sens Lorsque le courant passe, la diode est passante;. Une diode autorise le passage du courant dans les deux sens autorise le passage du courant dans un seul sens n'autorise pas le passage du courant.

Diode passante diode bloquante Troisième propriété, qui résume à elle seule ce qu'est une diode la diode possède deux états Plus exactement, une diode idéale est à tout instant dans un des deux états suivants. Pour la diode passante (v 1 >0) qui se comporte comme un fil, on a logiquement v 3 = 2 Pour la diode bloquante (v 1. Figure B12 Circuit électrique fermé la diode est passante (la flèche est orientée dans le même sens que le courant) et l’interrupteur est fermé Le sens du courant est symbolisé par des flèches rouges B) Circuit en série Dans un circuit en série.

Diode passante (diode en Si) 14 23 Diode dans un circuit et droite de charge Id et Vd respectent les Lois de Kirchhoff 231 Point de fonctionnement Id et Vd sont sur la caractéristique I(V)du composant Val R L VR Id Id, Vd,?. Au moment ou la tension devient nul, et passe au potentiel négatif, c’est la diode D2 qui prend le relais et devient passante, ainsi au tour du condensateur C2 de se charge jusqu’à la tension maxi qui est de 12*racine carré de 2=17V (tension négative), si on place un voltmètre en sortie de ce doubleur de tension nous obtenons Vout=17. Support de cours et exercices d'application en pdf à télécharger gratuitement sur Les diodes description et représentation pour le niveau 3 document de 11 pages Publié le 2057.

C) Exprimer i(t) en fonction de e , R et v s lorsque la diode est passante d) En déduire un chronogramme représentant e et u (on prendra pour la représentation v s = 0,7V et E m = 4V). Diode, une lampe et un interrupteur Pour chaque schéma, indique si la diode est passante ou si elle est bloquante Complète le schéma Voici le schéma normalisé d'un circuit en boucle simple comportant une pile, un moteur, une diode électro luminescente et un interrupteur fermé Complète le schéma en y ajoutant le sens du courant. 4 • troisième région D 1 passante et D 2 bloquée En appliquant le théorème de Millman, on obtient S d L d L d S e s R r R r R E V R v v 1 1 0 = Dans le cas où r d=0 v s =(E 1 V d) La figure cidessous présente les tensions d’entrée et de sortie du circuit écrêteur polarisé à deux diodes.

En cour, nous commençons a étudier la diode et si elle est passante ou bloqué, notre prof nous a dit que dans certain cas il est difficile de savoir si la diode est passante ou bloquer a cause sa tension de seuil (on a vu les différentes schématisations de la diode niveau I,II et III) Dans un exercice, je doit determiner si elle est passante ou pas pour cela le prof nous a indiquer de savoir si cette tension de seuil etait atteinte et donc d'utiliser thévenin car dans les circuit il y. Si la diode est non passante il n’y a pas de courant dans le circuit Sur un schéma normalisé, la flèche de son symbole indique le sens passant Le fonctionnement des moteurs et des diodes dépend du sens du courant On dit que ce sont. Diode passante et bloquante Nous supportons vos besoins en composants à long terme Pour savoir si une diode est dans le sens passant ou bloquant il suffit de comparer le sens dans lequel pointe le triangle qui fait partie de son symbole à celui du courant que peut produire le générateur Si les deux sont dans le même sens la diode est dans le sens passant.

Une diode ne laisse passer le courant que dans un sens Lorsque le courant passe, la diode est passante;. La fonction "générique" d'une diode est de laisser passer le courant dans un sens, nous disons qu'elle est conductrice (dans le sens passant ou sens direct) et de bloquer le courant dans l'autre sens Nous disons alors qu'elle est bloquée (dans le sens bloquant ou inverse). Gestion de la bande passante La matrice de commutation de ce modèle SMC6752AL2 délivre 17,6 Gbit/s, et l'architecture est non bloquante Ce commutateur est proposé avec les nombreuses fonctions.

Pendant l'alternance positive, la diode est bloquée et toute la tension est présente aux bornes de la résistance R De t1 à t2 (figure 3b), la diode a sa cathode moins négative que l'anode et elle ne conduit pas La tension alternative est donc présente en sortie De t2 à t3, la diode est passante Le courant alternatif s'écoule à la. Enoncé Sur le montage de la figure suivante , on donne e(t)=sin wt et R1 = R2 = 1 kOhm La diode D est supposée idéale Question Représenter graphiquement u(t) en ayant R2 et D connectés en parallèle Correction Si e(t) > 0 , la diode est passante (j'ai oublié e(t) sur le dessin ( il se situe au même endroit que en haut ) ). Laisse passer le courant On dit que la diode est passante Si la flèche du symbole de la diode est orientée dans le sens contraire par rapport au courant, la diode ne laisse pas passer le courant On dit que la diode est bloquante Une diode électroluminescente (DEL) est une diode qui émet de la lumière lorsqu’elle laisse passer le courant.

La diode ou la DEL possède deux bornes qui ne sont pas identiques Suivant son sens de branchement, une diode laisse passer le courant on dit qu'elle est passante Si elle empêche le passage du courant, on dit qu'elle est bloquante. Les diodes au germanium et 0,7 V pour les diodes au silicium Dans le sens bloqué U BA z 0 I BA 0 Diode bloquée Dans le sens passant 0 d U AB Us I AB 0 Diode bloquée U AB t Us I AB z 0 Diode passante HENRI MOPISSAN 7/8 Prof DELAHI MOHAMED Exercice Dans le circuit cidessous, le générateur est lié en série avec une diode dont. Diode, une lampe et un interrupteur Pour chaque schéma, indique si la diode est passante ou si elle est bloquante Complète le schéma Voici le schéma normalisé d'un circuit en boucle simple comportant une pile, un moteur, une diode électro luminescente et un interrupteur fermé Complète le schéma en y ajoutant le sens du courant.

Tourne Dans le circuit 3, la diode de droite est bloquante donc il n’y a pas de courant dans le circuit et le moteur ne tourne pas Dans le circuit 4, la diode d’en bas est donc il n’y a pas de courant dans le circuit et le moteur ne tourne pas Une diode montée dans le sens passant se comporte comme un interrupteur fermé. Cette diode a une résistance, puisque la tension de seuil fait qu'il y a quelque chose qui s'oppose au passage du courant Elle est infinie tant que la tension est inférieur à la tension de seuil et vaut U/I quand elle est passante Si le courant tendait vers l'infini et cette résistance tendrait vers 0. Sens passant et sens bloquant Lorsqu’une diode laisse passer le courant électrique on dit qu’elle est branchée dans le sens passant tandis que si elle l’empêche de passer on dit qu’elle est dans le sens bloquant ou non passant.

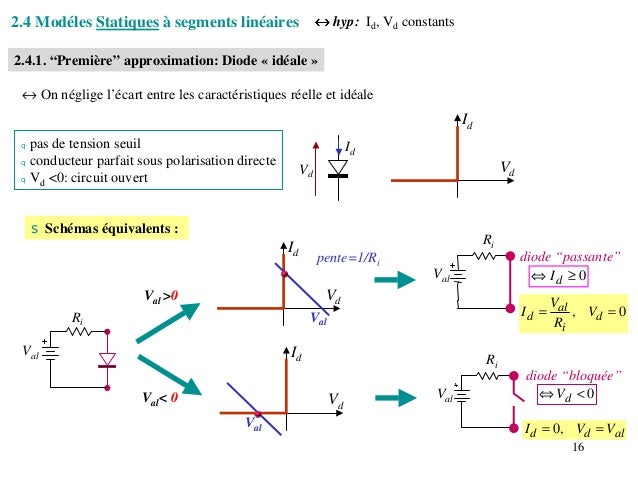

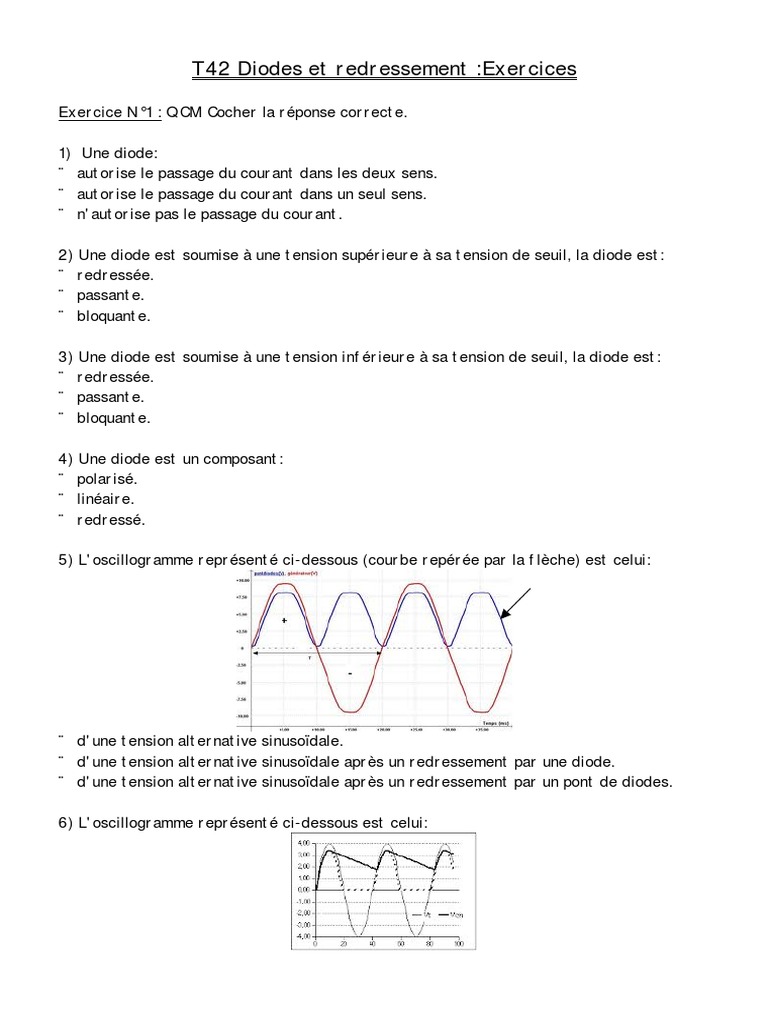

A) Dans les premiers instants la diode est bloquée, exprimer alors v en fonction de e b) Pour quelle valeur de e la diode devientelle passante ?. Constitution et symbole dVune diode à jonction PN Si on suppose que la diode est passante, alors on a Il faut vérifier à la fin des calculs que la diode est bien passante, c'est à dire que Une diode idéale ne dissipe donc aucune puissance Dans le circuit de la figure la diode est passante quand le potentiel de son anode est supérieur. T42 Diodes et redressement Exercices Exercice N°1 QCM Cocher la réponse correcte 1) ¨.

Diode passante et bloquante exercices Utiliser une DEL ou une diode pour reconnaître le sens du La diode est bloquante donc la borne positive du générateur est à gauche et la borne négative à droite La diode est bloquante donc la borne positive du générateur est à droite et la borne négative à gauche. La diode, c'est la zone du coude Zone BC la diode est passante, c'est une zone linéaire Zone OE la diode est polarisée en inverse, c'est la zone de blocage inverse Zone EF l'intensité croit brusquement, c'est la zone de claquage LES DIODES La diode est un composant non linéaire. Une mesure de diode permet de vérifier qu'une diode est passante entre son anode B2 et sa cathode B1 (sens B2B1) avec une valeur de tension dépendant du type de diode (généralement entre 0,4 et 0,7V, par exemple 0,6V pour une diode au silicium, et dans le cas présent 0,676V), et bloquante entre sa cathode B1 et son anode B2 (sens B1B2).

Alors, le courant traversera la diode de l’anode vers la cathode Si le seuil de 0,6V n'est pas atteint, la diode sera bloquée et le courant sera nul NB Lorsque la diode est passante, la tension à ses bornes est égale à la tension de seuil II2 Polarisation en inverse Le courant Id est fléché dans le sens inverse de la diode.
